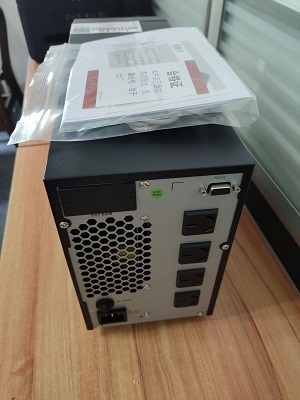

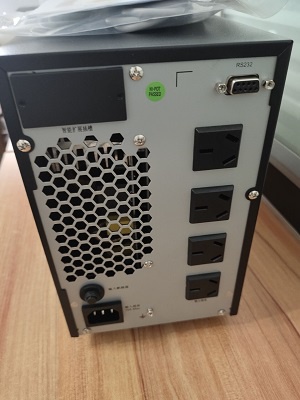

ups电源市电交流变换成直流电源过程的示意图

来源:UPS电源 发布时间:27/01/2023 浏览次数:
ups电源市电交流变换成直流电源过程的示意图。图中K置1为没有稳压电路的直流电源。这种直流电源,当市电正常变化时,显然输出的直流电压也随之有较大的变化。当负载变化时,由于变压器绕组压降及整流二极管正向压降的变化,以及纹波变化,而使输出直流电压也会有较大的变化。因此,这种直流电源带负载能力较差。如果图中K置2时,那将会克服上述的缺点。也就是说,稳压电路的作用就是当市电或负载变化时确保输出直流电压基本不变。ups电源只是此时调整部分中应增加滤波器,将开关状态形成的脉冲电流变换成平滑的直流电流。这时控制电路主要控制器件的脉冲电流的导通时间或周期,从而控制滤波后的直流电流的大小,以实现稳压的目的。

ups电源来实理稳压的。因此,不可能做到在市电变化或负载变化时,输出电压完全不变。因为,控术 制信号取自调整部分的输出端,如果输出完全不变,即控制信号不变,那么输出电压就变化更大,这就产生矛盾,所以只能做到基本不变。ups电源在大功率开关晶体管闻世以前,中联调整稳压器一直是最简单、最常用的稳压技术,其功率量线可达数百瓦到一千瓦,对于更高的功率量级,如数千瓦以上,常常采用可控硅相位控制稳压器,但是,其动态响应慢,稳压性能较差,在这里,简要地介绍一下基本串联稳压器的电路。ups电源基准电压电路:取样电路取得的U。值究竟是升高了还是降低了,升高了多少或降低了多少?这就需要把U。值与恒定的(实际上为变化微小的)电压Uz值进行比较,此恒定电压的作用是作为一种基准,故称为基准电压。基准电压电路则能提供一基准电压。


ups电源比较放大部分:有了基准电压和U。的取样电压,要把取样电压与基准电压先进比较。所谓比较,就是由基准电压减去取样电压,减后所得的差值电压的大小反映了U。变化的程度。此差值电压被加到调整管的基极,调节管子的电流,使Ua作相应的变化。为了提高调节的灵敏度,亦就是当输出电压U。有微小的变化,调整管就能起相当的调整作用。调整管的调整作用的大小取决于基极一发射极间所加的电压U。的值,为了得到较大的U,往往把比较后的差值电压加以放大。在实际电路中,常把信号电压的比较和放大合成一个部分——比较放大电路,此电路有采用单管放大、差动放大电路的,也有采用运算放大器等电路的。ups电源串联调整器件:串联调整元件通常由一个或多个晶体管并联或复合组成,它像一个可变电阻,当输入电压上升或减小时,晶体管的有效电阻增加或减少,通过取样、比较、放大负反馈电路来控制串联调整管的管压降(电阻),利用其Ua的变化来调节其输出电压,保持输出电压稳定。

ups电源工作在线性区,应工作在大于2V的管压降上,否则工作在饱和区,不能反映电压的变化,也就不能进行有效的调整。因此,最小的输入电压应高于U。+2V,由于全部负载电流均流过串联调整管,其上的直流压降为输入,输出电压的差值。差值愈大,损耗愈大,尤其在最大输入电压下,串联调整管上的承受压降最大,故效率较低。ups电源由此计算的效率仪适用于无纹波的输入直流以及输入电压仅高于输出电压2V的情况,当输入直流有纹波时,纹波三角波的底部应高于输出电压2V,这时输入电流电压U,必须增高,因此效率9=U。/就会下降。在考虑变压器,整流器的损耗,在低压、大电流应用场合下,因全部负载电流都流过调整管,而此时调整管又工作于甲类状态,管压降Ualars),这样调整管的管耗P。=Va。就较大,使整个串联调整稳压器的效率很低,一般仅有35%。同时散热器也较大,故而使整个电源的体积也较大。此外,串联调整稳压器承受过载能力差,负载长期短路,容易造成调整管损坏,必需加入相应的保护电路。


ups电源就是利用集成电路技术将稳定电路中的元件都制作在一个半导体芯片或绝缘基片上,进行集成化,如图2.21所示。线性集成稳压器是指内部的结构是线性串联式稳压方式。ups电源稳压器来组成稳压电源所需的外围元件极少,电路内部还有过流、过热及调整管的保护电路。电路中常用的集成稳压器主要有78XX系列、79XX系列、可调集成稳压器、精密电压基准集成稳压器等。有时在数字78或79后面还有一个M或L,如78M12或79124,用来区别输出电流和封装形式等。塑料封装的稳压电路具有安装容易、价格低廉等优点,因此使用较多。79系列除了输出电压为负,引出脚排列不同以外,命名方法、外形等均与78系列相
